2015
Gdynia-Zebrzydowice

LINIA KOLEJOWA E-65 jest fragmentem Europejskiego Korytarza Transportowego łączącego państwa nadbałtyckie z krajami położonymi nad Morzem Adriatyckim i na Bałkanach. Na terenie Polski linia

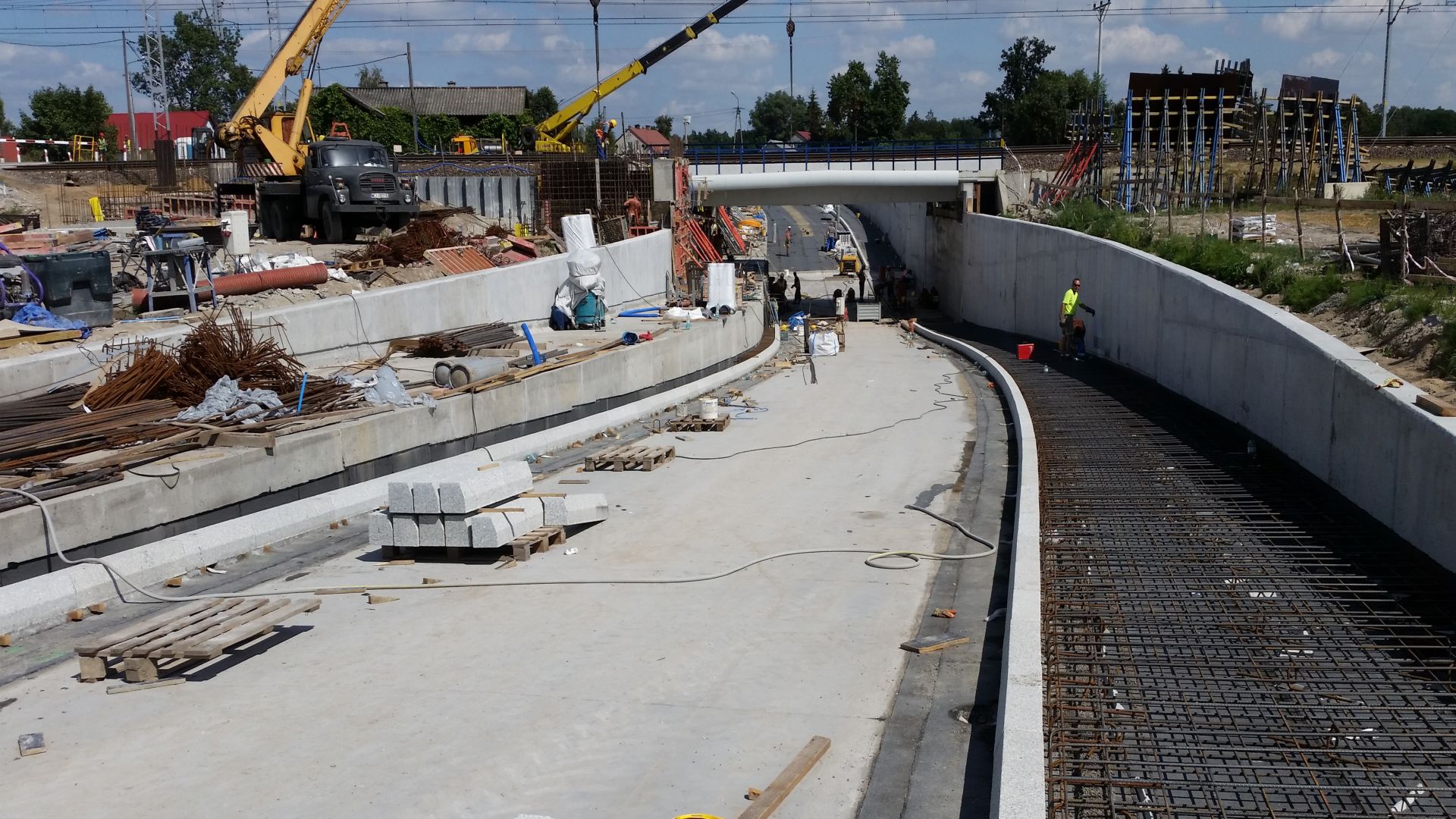

ma przebieg południkowy przez następujące miasta: Gdynia – Warszawa – Zawiercie – Katowice –Zebrzydowice. Wiadukt w km 109+984 linii E-65 zlokalizowany jest w miejscowości Konopki koło Ciechanowa. Długość obiektu wynosi 140 m a szerokość 14 m.

Wymagania projektowe

izolacja przeciwwodna płyty dennej i ścian bocznych oraz uszczelnienie wszystkich dylatacji i przerw roboczych przy dużym ciśnieniu wody gruntowej - ok. 0,6 bar. Zapewnienie doradztwa technicznego
na placu budowy.

Rozwiązania Sika

Zaproponowano systemowe, kompleksowe a zarazem niezwykle szybkie w realizacji rozwiązanie wykonania izolacji przeciwwodnej obiektu. Zastosowano innowacyjny system oparty na przyklejanej cało powierzchniowo, w sposób trwały, warstwowej membranie poliolefinowej, z wytłoczoną siatką i warstwą włókniny. System układany jest na zimno przed montażem zbrojenia i betonowaniem elementów konstrukcji. Mieszanka betonowa układana jest bezpośrednio na warstwę włókniny membrany, dzięki czemu po związaniu betonu powstaje trwałe, mechaniczne połączenie membrany z betonem. Mechaniczne zespolenie w połączeniu z wytłoczoną na powierzchni membrany siatką uszczelniająca, tworzącą niewielkie sekcje wodoszczelne, zapobiega możliwości wnikania i migracji wody pomiędzy membraną a powierzchnią stwardniałego betonu. System izolacji przeciwwodnej obiektu uzupełniają taśmy uszczelniające szczeliny dylatacyjne płyty dennej i ścian zewnętrznych oraz materiały pęczniejące zastosowane do uszczelnienia przerw roboczych i elementów przechodzących przez membranę. Izolacje przeciwwodną obiektu wykonywano przy stałym wsparciu technicznym ze strony Sika Poland.
Na obiekcie stosowano też rozwiązania Sika do zabezpieczenia powierzchni betonowych.

Zastosowane materiały:

Sika® Waterbar,

Uczestnicy projektu

Właściciel:
PKP PLK SA

Inwestor:
PKP PLK SA

Projekt:
Biuro Projektów Kolejowych i Usług Inwestycyjnych Sp. z o.o.

Generalny Wykonawca:
MOTA-ENGIL CENTRAL EUROPE SA

Sika Poland:
Wojciech Szymula, Zbigniew Suchocki, Piotr Ziętek
