Sikaflex®-292i
Sikaflex®-292i to niespływający, jednoskładnikowy klej poliuretanowy o konsystencji tiksotropowej pasty, który utwardza się pod wpływem wilgoci atmosferycznej. Wykazuje doskonałe właściwości adhezyjne i dobrą wytrzymałość mechaniczną. Sikaflex®-292i spełnia wymagania dotyczące rozprzestrzeniania się ognia określone przez Międzynarodową Organizację Morską (IMO).
- Dobre właściwości wypełniające
- Może być malowany
- Dobra przyczepność do wielu materiałów
- Zatwierdzony znakiem Wheelmark
- Wolny od rozpuszczalników, bardzo niska emisja VOC
ZALETY PRODUKTU
- Dobre właściwości wypełniające
- Może być malowany
- Dobra przyczepność do wielu materiałów
- Zatwierdzony znakiem Wheelmark
- Wolny od rozpuszczalników, bardzo niska emisja VOC
Zastosowanie
Sikaflex®-292i nadaje się do połączeń konstrukcyjnych w konstrukcjach morskich, które będą poddawane wysokim naprężeniom dynamicznym. Nadaje się do łączenia metali, w szczególności aluminium (w tym anodowanego), podkładów na metale i powłok malarskich (systemy dwuskładnikowe) lub materiałów ceramicznych, tworzyw sztucznych, takich jak GRP (nienasycona żywica poliestrowa), ABS itp. Należy zasięgnąć porady producenta i wykonać testy na oryginalnych podłożach przed użyciem Sikaflex®-292i na materiałach podatnych na pękanie naprężeniowe. Ten produkt jest przeznaczony tylko dla doświadczonych profesjonalnych użytkowników. Należy przeprowadzić testy dla rzeczywistych podłoży i warunków, aby zapewnić przyczepność i zgodność materiałów.Pakowanie
Kartusz | 300 ml |
Unipack | 600 ml |
Informacje o produkcie
BAZA CHEMICZNA | 1-komponentowy poliuretan | |
Kolor (CQP001-1) | Biały, czarny | |
Mechanizm utwardzania | Utwardzanie wilgocią z powietrza | |
Gęstość (nieutwardzony) | zależnie od koloru | 1.3 kg/l |
Stabilność (non-sag) (CQP061-1) | Bardzo dobra | |
Temperatura aplikacji | 10 ─ 40 °C | |
Czas naskórkowania (CQP019-1) | 40 minut A | |
Czas otwarty (CQP526-1) | 30 minut A | |
Szybkość utwardzania (CQP049-1) | (patrz wykres 1) | |
Skurcz (CQP014-1) | 2 % | |
Twardość Shore'a A (CQP023-1 / ISO 48-4) | 40 | |
Wytrzymałość na rozciąganie (CQP036-1 / ISO 527) | 3 MPa | |
Wydłużenie przy zerwaniu (CQP036-1 / ISO 37) | 400 % | |
Odporność na propagację rozdarcia (CQP045-1 / ISO 34) | 8 N/mm | |
Wytrzymałość na ścinanie (CQP046-1 / ISO 4587) | 2 MPa | |
Temperatura użytkowa (CQP509-1 / CQP513-1) |
4 godziny 1 godzina | -50 ─ 90 °C 120 °C 140 °C |
Czas składowania (CQP081-1) | 12 miesięcy B |
CQP = Corporate Quality Procedure | B) 23 °C / 50 % w.w. | C) składowane poniżej 25 °C |
MECHANIZM UTWARDZANIA
Sikaflex®-292i utwardza się w reakcji z wilgocią atmosferyczną. W niskich temperaturach zawartość wody w powietrzu jest generalnie niższa i proces utwardzania przebiega nieco wolniej (patrz wykres 1).

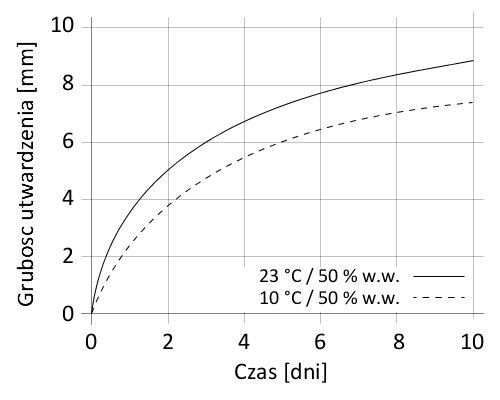

Wykres 1: Szybkość utwardzania Sikaflex®-292i
ODPORNOŚĆ CHEMICZNA
Sikaflex®-292i jest generalnie odporny na zwykłą wodę, wodę morską, rozcieńczone kwasy i rozcieńczone roztwory alkaliczne; czasowo odporny na paliwa, oleje mineralne, tłuszcze i oleje roślinne i zwierzęce; nieodporny na kwasy organiczne, alkohol glikolowy, stężone kwasy mineralne oraz żrące roztwory alkaliczne i rozpuszczalniki.
Zastosowanie
Przygotowanie powierzchni
Powierzchnie muszą być czyste, suche i wolne od tłuszczu, oleju i pyłu. Sposób przygotowania powierzchni zależy od specyfiki podłoży i ma zasadnicze znaczenie dla osiągnięcia długotrwałości połączenia. Sugestie dotyczące sposobu przygotowania powierzchni można znaleźć w aktualnym Przewodniku Przygotowania Powierzchni. Należy mieć na uwadze że sugestie te bazują na dotychczasowym doświadczeniu i muszą być w każdym przypadku sprawdzone na aktualnie używanych podłożach.
Aplikacja
Sikaflex®-292i może być nakładany w temperaturze pomiędzy 10 °C a 40 °C (otoczenia i produktu), jednak należy mieć na uwadze zmiany w reaktywności i właściwościach aplikacyjnych. Optymalna temperatura podłoża i kleju zawiera się pomiędzy 15 °C a 25 °C. Należy mieć na uwadze że lepkość wzrasta w niższych temperaturach. W celu ułatwienia aplikacji, przed nakładaniem należy kondycjonować klej w temperaturze pokojowej.
Aby zapewnić jednolitą grubość spoiny, zaleca się nakładanie kleju w formie trójkątnej ścieżki (patrz rysunek 1).
Rysunek 1: Rekomendowana forma ścieżki klejowej
Sikaflex®-292i może być nakładany za pomocą ręcznych, pneumatycznych lub elektrycznych pistoletów tłokowych. Czas otwarty jest znacznie krótszy w gorącym i wilgotnym klimacie. Elementy muszą być zawsze złączone przed upływem czasu otwartego. Nigdy nie należy łączyć elementów, jeśli klej zbudował naskórek.
Wygładzanie i wykończenie
Wygładzanie musi być wykonane przed upływem czasu naskórkowania kleju. Rekomendowane jest użycie do wygładzania środka Sika® Tooling Agent N. Inne środki wygładzające muszą być uprzednio przetestowane pod kątem przydatności i kompatybilności.
Usuwanie
Nieutwardzony Sikaflex®-292i można usunąć z narzędzi i sprzętu za pomocą Sika® Remover-208 lub innego odpowiedniego rozpuszczalnika. Po utwardzeniu materiał można usunąć tylko mechanicznie. Ręce i odsłoniętą skórę należy natychmiast umyć za pomocą ręczników do rąk, takich jak Sika® Cleaner-350H lub odpowiedniego przemysłowego środka do czyszczenia rąk, i wody. Nie należy używać rozpuszczalników na skórę.
