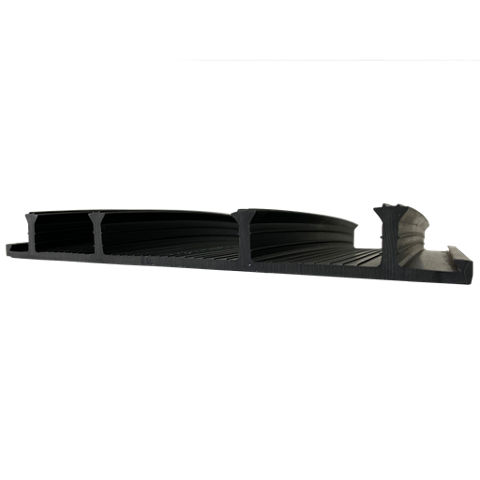

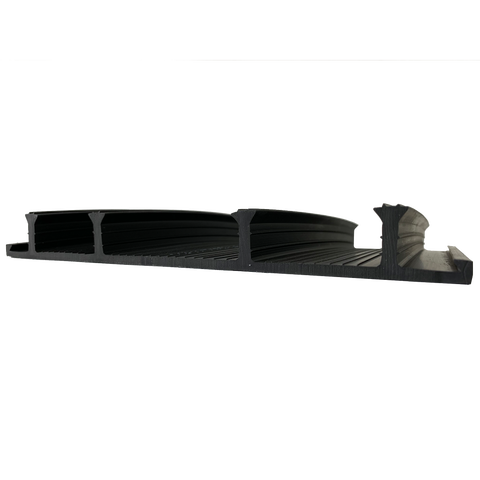

Sika Waterbar ® - Tricomer® Type AA
Zewnętrzne taśmy uszczelniające do uszczelniania przerw roboczych zgodne z DIN 18541-1/-2
Sika Waterbar ® - Tricomer® Type AA NB to elastyczne taśmy z PCW/NBR, odporne na działanie bitumów o temp. do +40 °C, przeznaczone do uszczelniania przerw roboczych w konstrukcjach betonowych i żelbetowych. Dostępne są w różnych typach, kształtach i rozmiarach, w zależności od ich przeznaczenia i rodzaju konstrukcji.
- Wysoka wytrzymałość na rozciąganie oraz wydłużenie przy zerwaniu
- Trwale elastyczne, wysoka sprężystość
- Możliwość uszczelniania konstrukcji narażonych na średnie naprężenia i ciśnienie wody
- Odporność na działanie bitumów o temp. do 40 °C
- Brak odporności na gorące bitumy (wg DIN 18541-2)
- Odporność na działanie naturalnych czynników agresywnych w stosunku do betonu
- Odporność na wiele związków chemicznych (konieczne wykonanie badań w szczególnych przypadkach)
- Gotowe do montażu, prefabrykowane systemy uszczelniające
- Zgrzewalne
Zastosowanie
Uszczelnianie szczelin w konstrukcjach betonowych i żelbetowych, uszczelnianie przerw roboczych w betonowanych na placu budowy konstrukcjach betonowych i żelbetowych, np.:- podziemnych części budynków mieszkalnych,
- podziemnych części obiektów komercyjnych,
- garaży podziemnych,
- oczyszczalni ścieków,
- zapór, itp.
Charakterystyka / zalety
- Wysoka wytrzymałość na rozciąganie oraz wydłużenie przy zerwaniu
- Trwale elastyczne, wysoka sprężystość
- Możliwość uszczelniania konstrukcji narażonych na średnie naprężenia i ciśnienie wody
- Odporność na działanie bitumów o temp. do 40 °C
- Brak odporności na gorące bitumy (wg DIN 18541-2)
- Odporność na działanie naturalnych czynników agresywnych w stosunku do betonu
- Odporność na wiele związków chemicznych (konieczne wykonanie badań w szczególnych przypadkach)
- Gotowe do montażu, prefabrykowane systemy uszczelniające
- Zgrzewalne
Pakowanie
- Standardowe rolki o długości 20 m lub 25 m w zależności od profilu zapakowane na paletach.
- Gotowe do montażu, prefabrykowane systemy uszczelniające Sika Waterbar® dostarczane na paletach.
Kolor
Czarna
Informacje o produkcie
APROBATY / CERTYFIKATY
-
Krajowa Ocena Techniczna Nr IBDiM-KOT-2022/0856 Taśmy uszczelniające do dylatacji i przerw roboczych Sika Waterbar®
- Odporność na bitumy o temp. do +40 °C, ITB, raport z badań nr LZM00-06119/21/R09NZM
- Deklaracja zgodności z normą DIN 18541, część 1 i 2
- Zgodne z normą DIN 18197
- Kontrolne badania zewnętrzne Instytutu MPA NRW, Niemcy
- Certyfikaty z badań odporności na ścieki, płynny nawóz.
- Dyrektywa niemiecka WU DAfStb
- Certyfikat z badań producenta
Baza chemiczna
Tricomer NB - termoplastyczny kopolimer na bazie PCW-P z NBR, odporny na bitumy do temp.+40 °C, nieodporny na gorące bitumy (wg DIN 18541-2)
Czas składowania
Właściwie składowane taśmy nie tracą swojej przydatności do użycia.
Warunki składowania
- Składowanie na palecie, na poziomej, płaskiej powierzchni.
- W przypadku długotrwałego składowania (> 6 miesięcy) w zamkniętych pomieszczeniach, miejsce przechowywania powinno być chłodne, suche, czyste i umiarkowanie wentylowane. Taśmy powinny być chronione przed promieniowaniem cieplnym, sztucznym światłem i promieniowaniem UV.
- W przypadku krótkotrwałego składowania (> 6 tygodni i < 6 miesięcy) w zamkniętych pomieszczeniach – składować w warunkach jak opisano powyżej.
- Podczas krótkotrwałego składowania < 6 tygodni, na zewnątrz, na placu budowy taśmy powinny być składowane w suchych warunkach, zabezpieczone przed bezpośrednim promieniowaniem słonecznym, śniegiem i lodem, zanieczyszczeniem, uszkodzeniami wynikającymi z działania innych materiałów lub maszyn i urządzeń, np. powinny być oddzielone od stali konstrukcyjnej, poza drogami dojazdowymi, w pewnej odległości od zbiornika z paliwem i powinny być przechowywane na suchym i równym podłożu.
Struktura systemu
Wartości graniczne ciśnienia wody i wynikowego odkształcenia podane w tabeli poniżej dotyczą standardowego stosowania bez przeprowadzenia określonych badań dodatkowych. Przy podaniu szczegółowych informacji dotyczących odpowiednich naprężeń i wymagań konstrukcyjnych mogą zostać użyte inne wartości.
| Szerokość całkowita (mm) a | Szerokość części odkształcalnej (mm) b | Grubość (mm) c | Karby kotwiące (mm) N / f | Ciśnienie wody (bar) | Odkształcenie wynikowe (mm) Vr |
| AA 240/25 | |||||
| 240 | 90 | 4,5 | 4 / 25 | 0,2 | 3 |
| A 240/35 | |||||
| 240 | 104 | 5 | 4 / 35 | 1,0 | 3 |
| AA 320/25 | |||||
| 330 | 104 | 4,5 | 6 / 25 | 0,3 | 3 |
| AA 320/35 | |||||
| 330 | 104 | 5 | 6 / 35 | 0,7 | 3 |
| AA 500/25 | |||||
| 500 | 124 | 4,5 | 8 / 25 | 0,3 | 3 |
| AA 500/35 | |||||
| 500 | 124 | 5 | 8 / 35 | 1,0 | 3 |
| AA 240 Edge A * | |||||
| 120/120 | 45/45 | 4,5 | 4 / 20 | 0 1) | 3 |
| AA 240 Edge W * | |||||
| 120/120 | 45/45 | 4,5 | 4 / 20 | 0 1) | 3 |
| AA 320 Edge A * | |||||
| 165/165 | 52/52 | 4,5 | 6 / 20 | 0 1) | 3 |
| AA 320 Edge W * | |||||
| 165/165 | 52/52 | 4,5 | 6 / 20 | 0 1) | 3 |
A = zewnętrzne karby kotwiące
W = wewnętrzne i zewnętrzne karby kotwiące
* Taśmy zgodne z DIN 18541-2
1) dane z projektu
Vr = odkształcenie wynikowe, Vr = pierwiastek z sumy (vx² + vy² + vz²)
N = ilość karbów kotwiących
f = wysokość profilu
Twardość Shore'a A
| 67 ± 5 | (DIN 53505) |
Wytrzymałość na rozciąganie
| ≥ 10 MPa | (DIN EN ISO 527-2) |
Wydłużenie
| ≥ 350 % | (DIN EN ISO 527-2) |
Wytrzymałość na rozdzieranie
| ≥ 12 N/mm | (DIN ISO 34-1) |
Temperatura użytkowania
| Oddziaływanie wody pod ciśnieniem | - 20°C do + 40°C |
| Oddziaływanie wody nie poddanej działaniu ciśnienia | - 20°C do + 60°C |
Odporność chemiczna
Ekspozycja na temperatury i substancje chemiczne:
W przypadku dodatkowych naprężeń lub narażenia na inne temperatury i/lub substancje chemiczne poza substancjami i sytuacjami określonymi normą DIN 4033, zawsze wymagane jest przeprowadzenie dodatkowych badań.
Ekspozycja na bitumy
| Wodoszczelność przy ciśnieniu 0,5 MPa w czasie 24 h | wodoszczelny |
| Odporność na działanie bitumu (asfalt 85/25, temp. 40 °C, 28 dni), zmiana masy | spełnia |
