Sikaplan® WP 1100-20 HL

Sikaplan® WP 1100-20 HL

Membrana hydroizolacyjna do izolacji przeciwwodnych konstrukcji podziemnych i tuneli

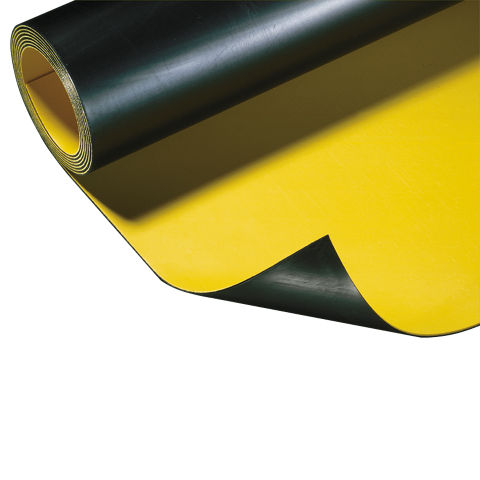

Sikaplan® WP 1100-20 HL jest elastyczną, jednorodną membraną hydroizolacyjną na bazie polichlorku winylu (PVC-P), z warstwą wierzchnią. Grubość membrany 2,0 mm.

  • Element kompletnego systemu izolacyjnego
  • Właściwości potwierdzone przez lata stosowania
  • Nie zawiera plastyfikatorów DEHP (DOP) i materiałów pochodzących z recyklingu
  • Wysoka odporność na proces starzenia
  • Dobra odporność na degradację mikrobiologiczną
  • Dobra odporność na przerastanie korzeni
  • Nadaje się do kontaktu z kwaśną, miękką wodą i środowiskiem alkalicznym
  • Zoptymalizowana elastyczność, wytrzymałość na rozciąganie i wielokierunkowa wydłużalność
  • Zgrzewana gorącym powietrzem

Karta Informacyjna Produktu Pokaż wszystkie dokumenty

Zastosowanie

Sikaplan® WP 1100-20 HL jest przeznaczona do wykonywania:
  • izolacji przeciwwodnych konstrukcji podziemnych,
  • izolacji przeciwwodnych tuneli.

Charakterystyka / zalety

  • Element kompletnego systemu izolacyjnego
  • Właściwości potwierdzone przez lata stosowania
  • Nie zawiera plastyfikatorów DEHP (DOP) i materiałów pochodzących z recyklingu
  • Wysoka odporność na proces starzenia
  • Dobra odporność na degradację mikrobiologiczną
  • Dobra odporność na przerastanie korzeni
  • Nadaje się do kontaktu z kwaśną, miękką wodą i środowiskiem alkalicznym
  • Zoptymalizowana elastyczność, wytrzymałość na rozciąganie i wielokierunkowa wydłużalność
  • Zgrzewana gorącym powietrzem


Pakowanie

Szerokość rolki

2 m

Długość rolki

20,0

Inne długości na zamówienie

Rolki są owinięte folią PE.

Kolor

Powierzchnia

gładka

Barwa

warstwa wierzchnia: żółta

warstwa spodnia: czarna

Informacje o produkcie

Zrównoważony rozwój / Certyfikaty / Aprobaty

APROBATY / CERTYFIKATY

  • Bariery geosyntetyczne stosowane do budowy tuneli i budowli podziemnych zgodnie z normą EN 13491:2004/A1:2006, deklaracja właściwości użytkowych w oparciu o certyfikat zakładowej kontroli produkcji wydany przez notyfikowaną jednostkę certyfikującą zakładową kontrolę produkcji, oznakowany znakiem CE.
  • Elastyczne wyroby wodochronne do izolacji przeciwwilgociowej części podziemnych zgodnie z normą EN 13967:2012, deklaracja właściwości użytkowych w oparciu o certyfikat zakładowej kontroli produkcji wydany przez notyfikowaną jednostkę certyfikującą zakładową kontrolę produkcji, oznakowany znakiem CE.
Informacje o produkcie

Baza chemiczna

PVC-P

Czas składowania

Przy zachowaniu prawidłowych warunków składowania czas przydatności do użycia produktu wynosi 5 lat.

Warunki składowania

Rolki muszą być składowane w fabrycznie zamkniętych, oryginalnych, nieotwieranych i nieuszkodzonych opakowaniach w suchych warunkach, w temperaturze pomiędzy +5 °C i +35 °C, w pozycji poziomej na paletach. Nie stawiać palet lub innych materiałów na rolkach w czasie transportu i składowania. Chronić materiał przed bezpośrednim wpływem czynników atmosferycznych.

Grubość efektywna

2,00 (-0,1 mm / +0,2 mm)

(EN 1849-2)

Masa na jednostkę powierzchni

2,60 kg/m2 (-0,13 kg/m2 / +0,26 kg/m2)

(EN 1849-2)
Informacje o systemie

Struktura systemu

Produkty pomocnicze:

  • Sika® FlexoDrain
  • Sikaplan® Geotextiles
  • Sika® Drains
  • Sika® W Tundrains
  • Sikaplan® WP Drainage Angles
  • Sikaplan® WP Disc
  • Sika® Waterbars WP
  • Sikaplan® WP Tape
  • Sikaplan® WP Control Sockets
  • Sikaplan®-8 Separation
  • Sikaplan® WP Trumpet Flange
  • Sika® Anchors
  • Sikaplan® WP Protection Sheets
Informacje techniczne

Odporność na uderzenia

Metoda A, spadający ciężar 500 g

wodoszczelna przy uderzeniu z wysokości 1000 mm

Odporność na obciążenia statyczne

Bez perforacji przy 20 kg przez 24 godziny

(EN 12730)

Odporność na przebicie (statyczne)

2,35 (± 0,25) kN

(EN ISO 12236)

Wytrzymałość na rozciąganie

Podłużnie

17 MPa ± 2,0 MPa

Poprzecznie

16 MPa ± 2,0 MPa

Wytrzymałość na rozerwanie

Maksymalne naprężenia

rozrywające

6,0 MPa ± 0,6 MPa

Wydłużenie przy zerwaniu

> 70 %

Odporność na rozdzieranie (gwóźdź)

Podłużnie

≥ 450 N

Poprzecznie

≥ 450 N

Odporność złącza na ścinanie

> 950 N/ 50 mm

(EN 12317-2)

Temperatura użytkowania

Minimum -10 °C / Maksimum +35 °C

Podatność na zginanie w niskich temperaturach

Brak rys w temperaturze -20°C

(EN 495-5)

Wodoszczelność

Metoda B, 24 godziny,

ciśnieni 60 kPa

spełnia

Przepuszczalność wody

< 10-6 m3·m-2·d-1

(EN 14150)

Odporność chemiczna

Zmiana wytrzymałości na rozciąganie, kwas siarkawy stężenie 5-6%, 90 dni/ +23°C

< 20 %

Podatność w niskich temperaturach, kwas siarkawy stężenie 5-6%, 90 dni/ +23°C

brak rys w temp. -20°C

Zmiana wytrzymałości na rozciąganie i wydłużenia, roztwór nasycony wody wapiennej, 112 dni/ +50°C

 < 20 %

Zachowanie po składowaniu w ciepłej wodzie

Zmiana wytrzymałości na rozciąganie,

360 dni/ +70°C

< 20 %

Zmiana wydłużenia,

360 dni/ +70°C

< 20 %

Zmiana masy,

360 dni/ +70°C

< 4 %
Spadek odporności na uderzenie, 360 dni/ +70°C≤ 30 %

Zmiana wymiarów,

360 dni/ +70°C

< 2 %

Odporność na utlenianie

Zmiana wytrzymałości na rozciąganie,

120 dni/ +80°C

< 10 %

Zmiana wydłużenia,

120 dni/ +80°C

< 10 %

Odporność mikrobiologiczna

Zmiana wytrzymałości na rozciąganie, 16 tygodni

< 15 %

Zmiana wydłużenia,

16 tygodni

< 15 %

Szczelność po działaniu chemikaliów

Wodorotlenek wapnia, 28 dni / +23°C, badana przez 24 godziny przy ciśnieniu 60 kPa

spełnia

Odporność na działanie promieniowania UV

Membrana nie jest trwale odporna na działanie promieniowania UV

Odporność na warunki atmosferyczne

Membrana nie jest odporna na stałe działanie warunków atmosferycznych

Zachowanie po zgrzewaniu

Zachowanie zgrzewu podczas badania ścinania

zerwanie poza zgrzewem

Wytrzymałość zgrzanego złącza na oddzieranie

brak uszkodzeń złącza

Odkształcenie termiczne

Zmiana wymiarów, podłużnie, 6 godzin/+80 °C

< 2,0%

Zmiana wymiarów, poprzecznie, 6 godzin/+80 °C

< 2,0%

Szczelność po starzeniu

Starzenie 12 tygodni w

temperaturze +70 °C,
badana przez 24 godziny
przy ciśnieniu 60 kPa

spełnia

Reakcja na ogień

Klasa E

(EN 13501–1)

Zastosowanie

Instrukcja aplikacji

INSTRUKCJA APLIKACJI

WAŻNE

Procedury aplikacji

Należy przestrzegać procedur aplikacji zawartych w Zaleceniach stosowania, instrukcjach wykonania, które zawsze należy dostosować do rzeczywistych warunków na placu budowy.

JAKOŚĆ PODŁOŻA

Szczegółowe informacje dotyczące jakości podłoża i przygotowania podłoża zawarte są w Zaleceniach stosowania:

  • membran Sikaplan® WP do izolacji przeciwwodnej konstrukcji podziemnych,
  • membran Sikaplan® WP do izolacji przeciwwodnej tuneli.

APLIKACJA

Szczegółowe informacje dotyczące aplikacji zawarte są w Zaleceniach stosowania:

  • membran Sikaplan® WP do izolacji przeciwwodnej konstrukcji podziemnych,
  • membran Sikaplan® WP do izolacji przeciwwodnej tuneli.



WAŻNE

Aplikacja przez przeszkolony personel

Wszelkie prace instalacyjne muszą być wykonywane przez wykonawców z odpowiednim doświadczeniem obejmującym wykonanie membrany na konstrukcjach podziemnych i tunelach, przeszkolonych przez firmę Sika®.

WAŻNE

Wentylacja w ograniczonych przestrzeniach

Podczas pracy (zgrzewania) w pomieszczeniach zamkniętych należy zapewnić odpowiednią wentylację.

WAŻNE

Brak odporności na bitumy i tworzywa sztuczne

Membrana nie jest odporna na stały kontakt z materiałami zawierającymi bitumy oraz niektórymi tworzywami innymi niż PVC lub dopuszczonymi elementami systemu Sika – w takich przypadkach konieczne jest zastosowanie geotekstylnej warstwy oddzielającej (polipropylen ≥ 150 g/m2).
