2017
Poznań
W Poznaniu w dzielnicy Garbary powstała nowa przepompownia, która tłoczy 7,6 m3 ścieków
na sekundę. Nowy obiekt architektonicznie ma stanowić nawiązanie do położonej w bezpośrednim sąsiedztwie zabytkowej pompowni. Zgodnie z projektem budynek przepompowni to zwarty obiekt jednobryłowy z jedną kondygnacją nadziemną i dwiema podziemnymi. To właśnie pod ziemią znajduję się cały mechanizm przepompowni, który jest całkowicie bezobsługowy – wszystko jest sterowane komputerowo. Podziemna konstrukcja nowej przepompowni wymagała zastosowania niezwykle trwałego i skutecznego systemu hydroizolacji.
Wymagania projektowe
Ze względów technologicznych podziemna część przepompowni podzielona została na część płytszą,
w której mieści się hala krat i piaskowniki oraz część głębszą z halą pomp. Z uwagi na bliskość istniejącej przepompowni, dużą głębokość nowego obiektu, wysoki poziom wody gruntowej (o ciśnieniu hydrostatycznym do 7,00 m słupa wody), co pociąga za sobą znaczną komplikację robót ziemnych związanych z wykonaniem wykopu i jego odwodnieniem, przyjęto wykonanie po zewnętrznym obrysie całej podziemnej części przepompowni w technologii ściany szczelinowej. Dla zamknięcia dopływu wody gruntowej z dna wykopu (na czas montażu hydroizolacji płyty fundamentowej) zaprojektowano wykonanie poziomej przesłony w technologii iniekcji strumieniowej.
Rozwiązania Sika

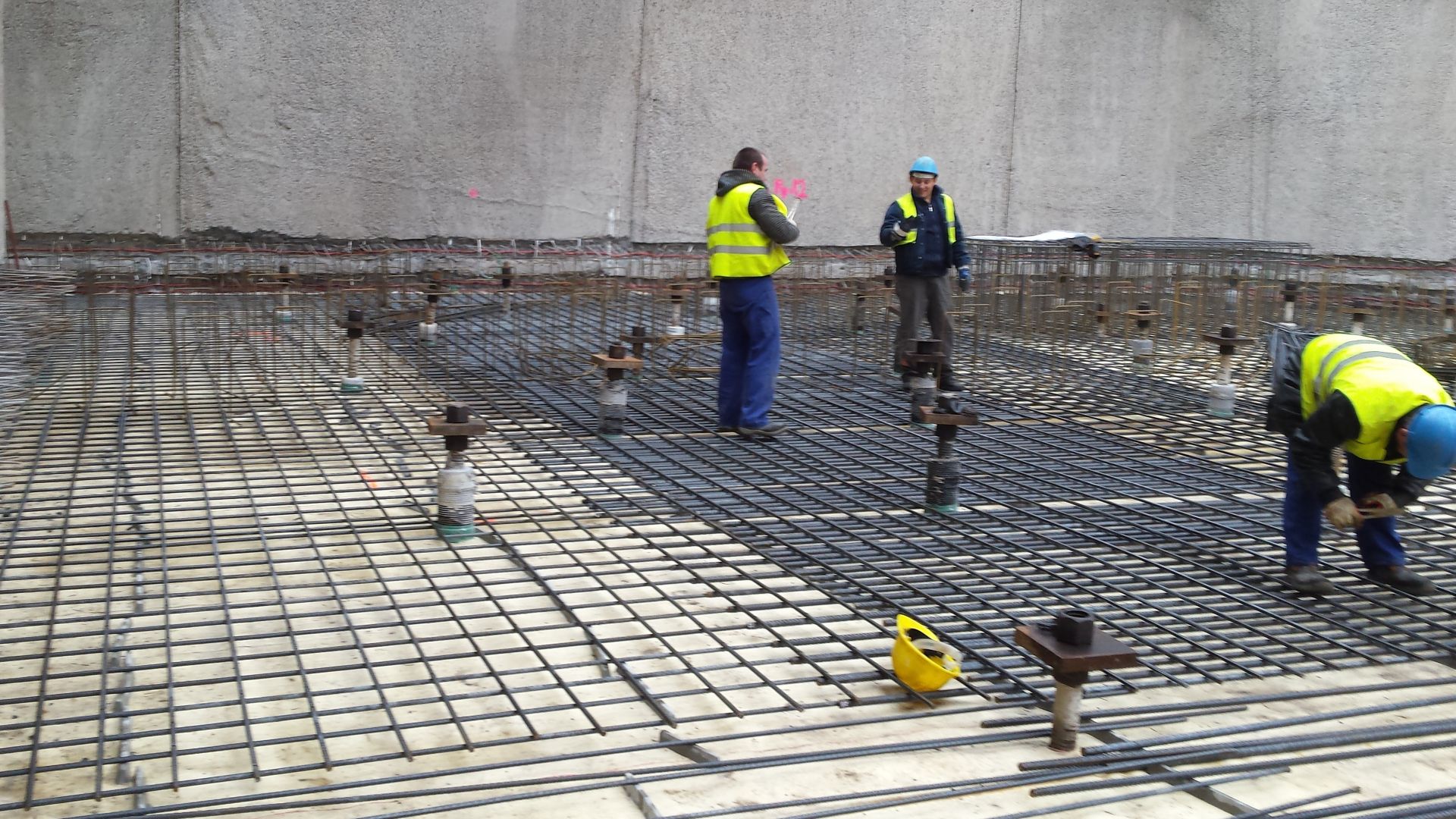

Do hydroizolacji żelbetowej-monolitycznej płyty dna obu części przepompowni zastosowano izolację przeciwwodną w postaci membrany trwale łączącej się z betonem (o wodoszczelności do 10,00 m słupa wody). Płyta fundamentowa została skotwiona z przesłoną za pomocą żerdzi z mikropali, które doszczelniono taśmami oraz kitem pęczniejącym. Natomiast uszczelnienie styku płyty fundamentowej ze ścianą szczelinową (tzw. zamka ściany szczelinowej) zostało wykonane za pomocą profilu pęczniejącego zamontowanego na kit pęczniejący oraz podwójnych węży iniekcyjnych. W miejscu występowania przerw dylatacyjnych i roboczych w konstrukcji budynku jako dodatkowe uszczelnienie zastosowano taśmy uszczelniające.
Zastosowane materiały:
SikaProof Tape
SikaSwell-A 2010
Sika Waterbar
Uczestnicy projektu
Inwestor:
AQUANET S.A.
Biuro projektów:
AQUA S.A.
Generalny wykonawca:
Przedsiębiorstwo Inżynieryjno-Budowlane ”INFRA”Sp. z o.o.
Sika Poland:
Krzysztof Śleszycki - Pełnomocnik Zarządu ds. Sprzedaży Segment Hydroizolacje
Jakub Sąsiadek - Key Project Manager Hydroizolacje
Zbigniew Suchocki - Instruktor ds. Hydroizolacji
